适用范围

随着电力工业的迅速发展，在电力领域，一方面，随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如静止变流器，工业交直流变换装置等，会引起电网电流、电压波形发生畸变，造成电网的谐波“污染”。冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车、光伏新能源发电等，运行中不仅会产生大量的高次谐波，而且使三相不平衡日趋严重。这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重干扰电网的经济运行，造成电网的“公害”， 另一方面，机场、银行、精密电子元器件制造业、计算机网络和服务监控中心等是电力质量要求高的场所，高精密的技术和装备对高质量电能的需求日益增加。为此，国家技术监督局相继颁布了涉及电能质量六个方面的国家标准：

☆电能质量公用电网谐波  GB/T14549-1993；

☆电能质量三相电压允许不平衡度  GB/T15543-2008；

☆电能质量供电电压允许偏差  GB/T12325-2008；

☆电能质量电力系统频率允许偏差  GB/T15945-1995；

☆暂时过电压和瞬态过电压  GB/T18481-2001

适用领域

主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度等，所有实时监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。电能质量监测装置适用于用户侧电能质量或者发电侧电能质量的监测，满足风电场电能质量监测、配电网电能质量监测、输电电压中枢电能质量监测等多种监测需要。

产品特点

●采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性。

●具有完善的电能质量监测功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机。

●采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

●具有4路开关量输入（有源）。

●采用工业级宽温型7寸触摸彩屏，全中文操作菜单及事故报文显示。

●面板上显示设备的实时信息，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。

●具有故障录波功能，可分别记录保护启动前8周波，后12个周末。

●具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，具有1个以太网通讯接口(Modbus  TCP/IP)。

●装置1路GPS对时为IRIG-B码对时。

●装置1路USB接口为U盘提供波形导出接口。

●整机静态功耗小于10W。

●抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

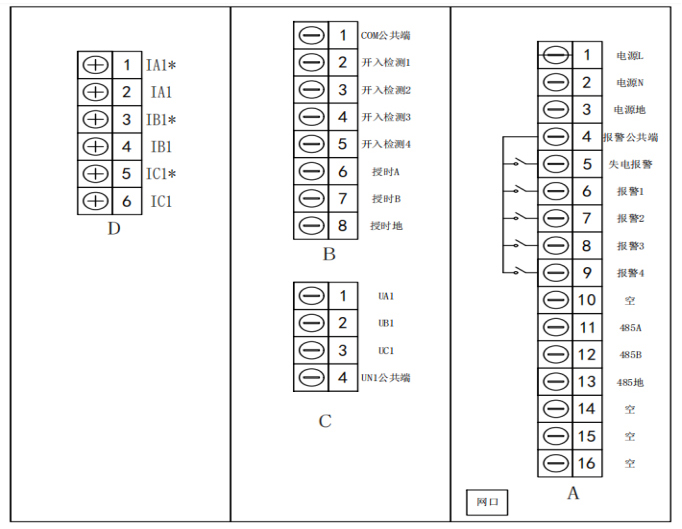

背后端子接线图

开孔尺寸

主控单元采用全封闭5U 1/3标准机箱，嵌入式安装于屏(柜)上。

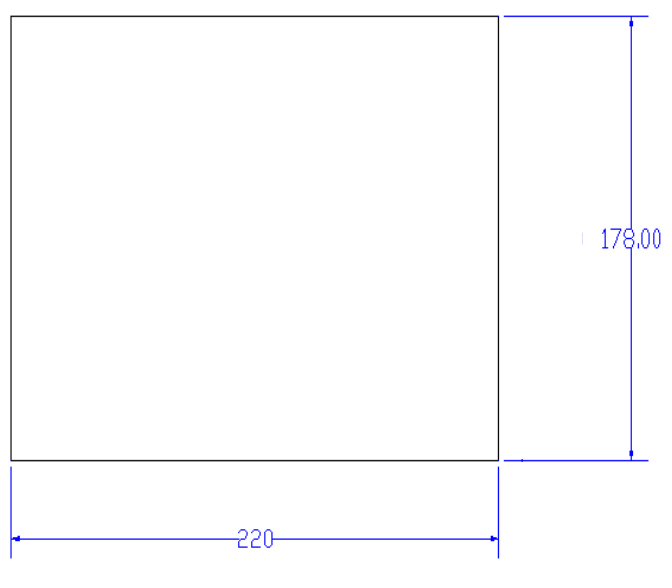

机箱安装开孔尺寸图如下(前面板尺寸为260*180mm，深度100mm（带接线端子):
