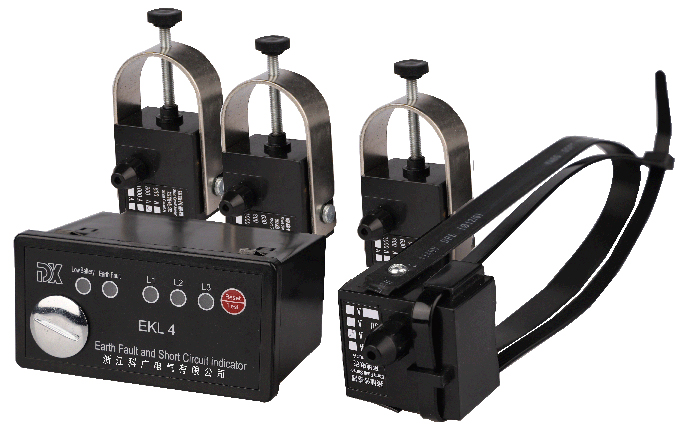

EKL-4短路接地故障指示器返回列表



一、产品概述:

EKL-4短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上,用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。线路发生故障,工作人员可借助指示器的报警指示,迅速确定故障区段,并找出故障点。同时,报警信息可实时发送到监控中心的服务器,在监控电脑的屏幕上显示出故障所在的区域和具体位置,引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率,缩短停电时间,迅速恢复供电,提高供电可靠性和经济效益,有着十分重要的意义。


二、主要功能:

1、短路报警指示:

短路传感器在工作中检测线路的电流,当线路发生短路故障时电流达到或超过短路电流的整定值时,短路传感器发出报警信号,通过导线(光纤)传输给主机,主机接收到此信号后,产生相应的报警指示信号。


2、接地报警指示:

接地传感器在工作中检测线路的零序电流,当线路发生接地故障时接地电流达到或超过接地电流的整定值时,接地传感器发出报警信号中,通过导线(光纤)传输到主机,主机接收到此信号后,产生相应的报警指示信号


3、自动复位:

当指示器发出报警信号后,如果无人工进行复位,在整定时间后,指示器可自动进行复位。


4、人工复位:

当指示器产生报警后,可通过按下指示器主机面板上的 “ 复位 / 测试 ” 按钮保持 2 秒解除报警。


5、测试:

指示器可进行自检工作。

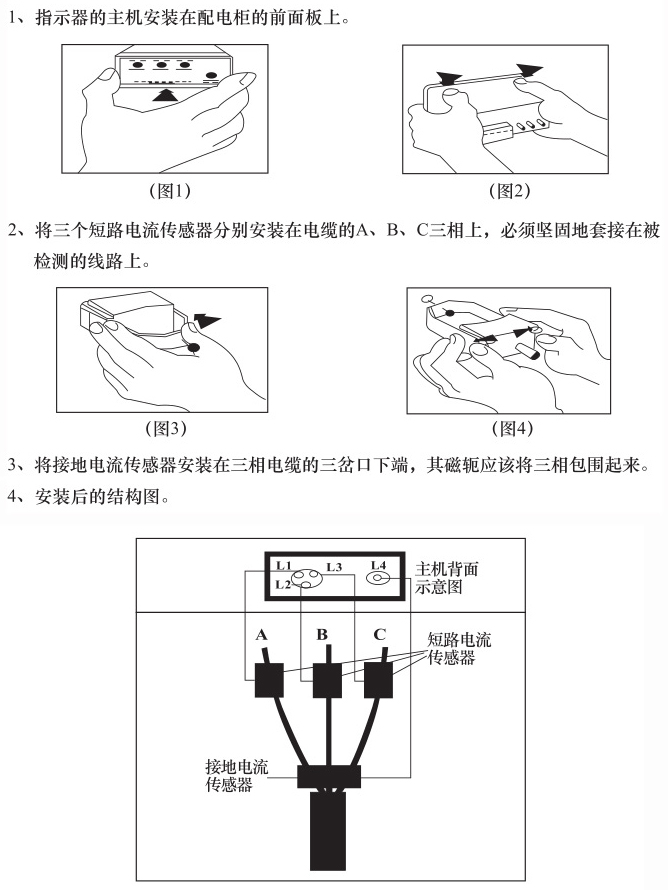

三、安装方法与步骤:

1、主机的安装:

主机可安装在环网柜 ( 配电柜、电缆分支箱等 ) 前面板上,拆卸主机须按下主机壳上的金属弹片。

主机尺寸: 96*48*80 mm     开孔尺寸: 92*44 mm


2、短路传感器的安装:

短路传感器必须安装在电缆的单相分支上,安装时可直接安装在被测电缆上,并进行紧固,防止滑动而造成脱落。


3、接地传感器的安装:
接地传感器安装时应注意需将电缆的三根导线包围起来,电缆的 接地线必须回穿传感器,并紧固,防止滑动而造成脱落。
